双路高速ADC模块—DUAL_HD_ADC 资料汇总

本文是双路高速ADC模块—DUAL_HD_ADC 模块的资料汇总帖,包括模块的原理图,数据手册,硬件部分电路介绍,以及相关测试工程等。

模块主图:

一、模块指标:

ADC芯片: 3PA1030
转换速率: 50MSPS
数据位宽: 10位
功能接口: SMA X2
测量范围: -5V 到 +5V (范围误差5V + – 0.2V)

1.本模块根据芯片的特性,特别优化了参数,模块的ADC的测量范围可以从-5V 到 +5V (受到电阻及电子元器件个体误差的影响实际采集电压范围 可能在4.8-5.1之间波动)
2.为了提高测量精度,设计中没有使用AD芯片内部的VREF,而是用了外部的一颗TI芯片来提供1V的参考电压,提高了设计精度.
3.ADC模块采用了4层板的设计。 并且分割了模拟地和数字地,让信号的测量更加干净。

备注: 模块的焊接方向 必须和主板的排针焊接方向相反(比方说主板的排针焊接朝上,则模块的排母焊接方向需要朝下),模块需要接在靠近主板HDMI的一侧排针上

二、硬件部分

模块原理图如下:

ADC芯片的手册以及运放的手册如下:

原理图部分介绍:

1 VREF部分 :

模块采用了一颗TI公司的LDO芯片TLV73310PDBVR,来为ADC部分功能提供1.0V VREF参考电压。 磁珠是用来滤除电源中的高频噪声用的。

3PA1030芯片本身自带了VREF参考电压输出的功能,但经过多次打样实测对比发现,3PA1030自带的1.0V 的VREF参考电压精度并不高,并且芯片与芯片间参考电压的一致性差异比较大,对最终采样的结果会产生影响,所以这里摒弃了芯片内部的VREF功能,而采用了外部LDO作参考电压的方案以提高采样的精度。

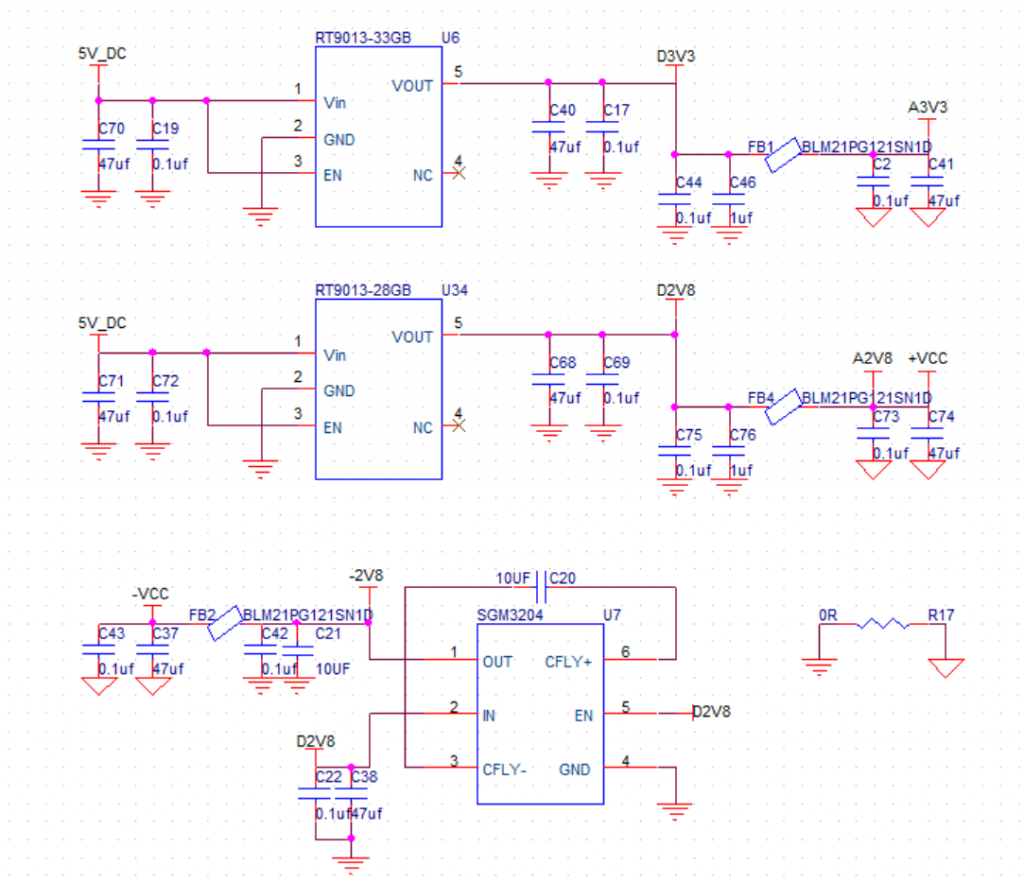

2 电源部分:

电源部分采用了RICHTEK公司的RT9013-33GB芯片负责将5V转换成3.3V,RT9013-33GB芯片可输出500ma电流,具有Low Dropout (250mV@500ma), 低噪声的特性,非常适合本设计。

SGM3204芯片负责将+3.3V转换成-3.3V 以供双电源运放供电使用,其中磁珠是用来滤除电源中的高频噪声用的,起到模拟与数字电源隔离的作用。

图上的R17 0欧电阻用于将模拟地与数字地隔离分割用。

3 信号调理电路

信号调理电路分3部分组成:

  • 1)第一级电阻分压部分:信号输入先经过两个电阻(9.1K 和 2K)进行分压(Vout=Vin x 2/(2+9.1))
  • 2)第二级电压跟随电路部分:(电压跟随电路的Vout=Vin)电压跟随电路可以提高信号的带载能力,除了这部分功能外,电压跟随电路也对前后两级不同类型的电路之间创建信号隔离,防止分压电路对后一级的运放电路产生影响(举个例子这里如果不加电压跟随,分压电路中2k接地电阻会和第三部分运放电路中的1K对地电阻行成并联,造成最终结果的变化,当然影响不止这些)。(电压跟随电路对前级电路呈高阻状态,对后级电路呈低阻状态)
  • 3) 第三级同相加法电路部分: (Vout=Vin+1V),这部分电路的目的是为了抬高信号,给信号一个1V的补偿,这样模块输入的负电压也能经过补偿而叠加成3PA1030能采集到的正电压范围了。

最终信号调理电路输出的结果是 Vout= Vin x 0.180 +1V , 如果我们设计的输入电压是(-5V ,0V ,+5V)区间, 则换算出来最终给到3PA1030芯片的结果是 (0.1V, 1V, 1.9V)

本模块所设计的电路 3PA1030是工作在CENTER SPAN 工作模式下,中心电压对应1V, 跨度电压是2X0.9V ,也即工作范围是 (1V-0.9V , 1V, 1+0.9V),而我们的ADC又是10bit的 (0-1023)所以最终的输入和ADC的对应关系是:

  • VI=+5V, ADC的值是 1023
  • VI= 0V, ADC的值是 512
  • VI=-5V, ADC的值是 0
  • 即换算关系是 电压 V =(10 x ADC / 1023) – 5

备注,这里的对应关系是理想情况,受到电阻及电子元器件个体差异的影响实际采集电压范围 可能会轻微的偏差(如理论最高采集电压是5V,实际可能是4.9V,或者5.1V)

详细的模块测试工程的创建可以参考下列页面:(含可供测试的工程)

基于Smart ZYNQ(SP&SL 版)的FPGA实验十一 基于双路高速ADC模块的信号采集实验

“双路高速ADC模块—DUAL_HD_ADC 资料汇总”的4个回复

    1. 这部分不能单纯以分压的方式来看,要用叠加原理来分析。每次计算其中一路输入在Vp处的电压(计算的时候需要假设另一路为0V而不是忽略另外一路,否则结果会出错)。然后将结果进行叠加得到VP,再根据虚短的原理Vp=Vn,将Vn带入到VO=((Vn-0)/R)*(RF+R)中。 详细过程可以参考下面这个网站
      https://baijiahao.baidu.com/s?id=1652991072525893697&wfr=spider&for=pc
      备注(我选的电路参数和上面网站推荐的R1//R2//R3=RF//R不一致,对计算方法和结果没有影响),除了计算的方法,也可以用电路仿真软件对结果进行验证。

      不过我感觉还有更简单的同相加法电路可以用,就是把R2(模块上的)电路改成1K, 也就是 R23//R24 = R2//R4时 这个对地的1K电阻可以删除(理论和仿真通过,但是还没有在硬件电路上测试过)

  1. TPH2501 手册标称电压2.5-5.5V 绝对最大电压7V ,这种正负3.3V总共6.6V的电压可以用么?正点的AD模块是正负2.82

    1. 你说的也对,这个问题我在之前也注意到了,手册的绝对最大供电电压范围是不得超过7V ,然后手册第8页中也提及, 超过7.5V才会导致器件损坏,所以正负3.3V 在使用场景下应该是仍然还在余量范围内,只是厂家推荐的范围是在5.5V内。
      我这边也反复长时间测试+-3.3场景下 没有出现异常或者损坏的情况,当然如果您这边有遇到模块故障等问题,可以店铺直接联系我进行更换或者售后。
      如果后续您自己在应用中需要加入TPH2501芯片,还是建议按厂家推荐的范围内进行设计。
