基于EBAZ4205的Petalinux开发章节一 Vivado 基础硬件工程搭建

本文主要演示针对Petalinux 基础功能的 Vivado 硬件工程搭建

实验内容适用于市面上功能正常的EBAZ4205的板子
本次实验需要连接本站点的EBAZ4205转接板
本次实验需要EBAZ4205主板上焊接TF卡槽
本次实验没有用到PL端晶振
本文在 vivado2018.3版本上演示

本章节的Petalinux 的基础硬件工程将不再细分每一个功能模块，而是将Petalinux 可能用到的基础功能包括 UART，网络NET，SD，FLASH，LED 和按键等基础功能都一并进行添加，来方便大家在最短的时间内将Petalinux的基础功能跑起来。等熟悉这个流程后，大家就可以在这个工程的基础上再进行其他功能的二次开发了。（本系统将从 TF 卡启动，并包含文件系统。这样，即使在断电后，文件系统的修改也能得到保存）

本次基础工程将添加下列硬件功能：

256MB DDR设置
NAND FLASH
SD
UART （EMIO）
Emio X8 （LED X3 , KEY X5）
NET （EMIO）

一、Vivado工程创建

1）打开Vivado 新建一个项目，新建一个VIVADO 工程，打开软件选中Create Project, 如下图所示

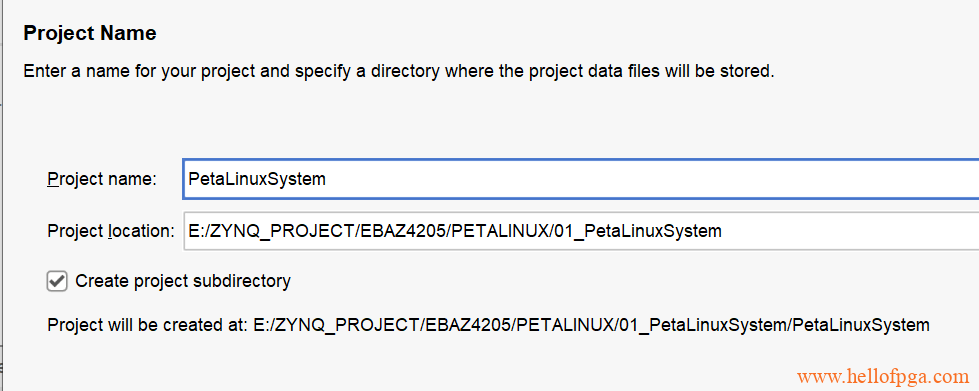

2）点击NEXT ，在出现的第二个对话框“Project name”中输入工程名；在“Project location”中选择保存路径；勾选“Create project subdirectory”（默认），最后点击“Next” 备注，所有的路径均不能出现中文名称

3)点击 RTL PROJECT 选项，点击NEXT

4）第四步Add Sources 选项直接留空，NEXT

5）第五步Add Constraints 选项直接留空，NEXT

6) 选择芯片型号我们板子上用的芯片是XC7Z010 ，并在列表栏中选择对应的封装型号，完整型号是XC7Z010CLG400-1 如下所示，选中后点NEXT

7）确认所选信息点击“Finish”，完成vivado的工程创建

之后工程就新建好了， vivado 进入到开发界面

二、创建一个BLOCK设计

1）IP INTEGRATOR→Create Block Design，在弹出的对话框中输入设计名，最后点击“OK”，如下图所示

2) 在右侧的窗口里，点击加号，在选择框里搜索ZYNQ，并找到ZYNQ7 PROCESSING SYSTEM ，双击并打开

3）软件自动生成了一个 zynq的block 如下图所示，接下来要做一些相应的设置，双击下图中的ZYNQ核

4）依次在弹窗里找到DDR Configuration→DDR Controller Configuration→DDR3，在Memory Part下拉菜单中根据自己板子上的DDR来选择相应的DDR3，本实验所用到型号：MT41K128M16JT 125，数据位宽选择16bit 最后点击“OK”,如下图所示。

5）因为我们EBAZ4205主板的PS时钟是33.33M的晶振输入的，所以这里保留默认设置就好(不需要修改，保留默认即可)

6) 为系统添加Nand flash 功能

对nand 参数进行设置（ SMC ）

7）因为我们的USB功能，SD功能能都是接在芯片的BANK501上的，而bank501在硬件上接的3.3Vbank电压，所以这里我们保留ZYNQ的BANK1（501） I/O 电压为默认的LVCMOS 3.3V。(不需要修改，保留默认即可)

8）使能SD 0的功能 MIO40-45

9) 使能 ENET0 和 MDIO 功能，因为我们的Smart ZYNQ主板网络是接在PL端，所以这里ENET和MDIO的引出方式请选择EMIO方式

10）添加UART的功能

下图是以EMIO 方式为示例：

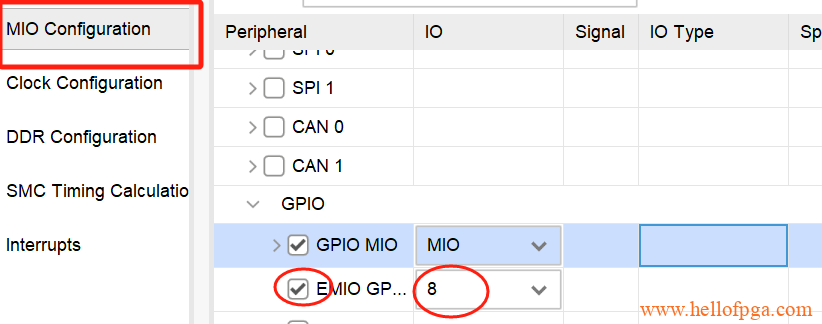

12）到这里，ZYNQ内核就已经按照我们的预设配置好了，接下来按照我们的预期添加8个IO口，用于3个LED灯，和5个按键，作实验用。

13 ）因为工程暂时用不到 AXI功能，所以可以先禁用AXI功能

14）因为网络部分EBAZ4205主板分两种类型（分别对应不同的批次）

一种是网络部分自带了25M 无源晶振来为网络芯片提供时钟(对应下图的1)
一种是没有无源晶振，但是网络芯片时钟通过一个0欧电阻和ZYNQ的U18脚相连的（对应下图的2）

对应第一种情况，我们在ZYNQ芯片的输出端不需要提供额外的时钟，但是对应第二种情况，我们需要额外为网络芯片输出一个25M的时钟。我们可以在PS端的PLL处添加这个时钟输出（其实两种情况我们都直接输出25M即可，如果板子有外部晶振，那R1485是会被NC的）

将 FCLK_CLK0 由默认的50M 改成25M

15）之后按下OK键完成ZYNQ的配置。回到BD界面

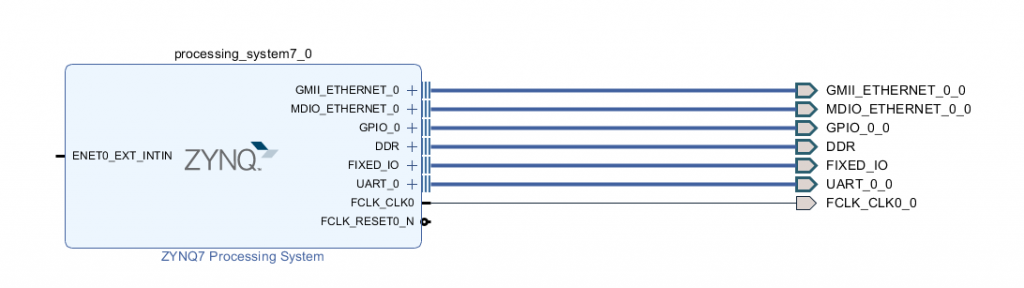

16）按下 Run Block Automation ，并按下OK键

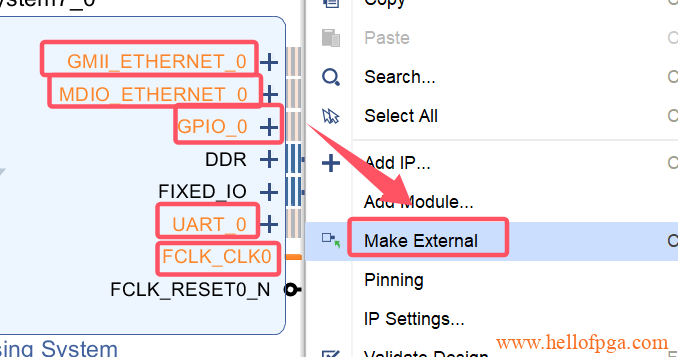

17）将我们的EMIO GPIO ,GMII, MDIO,EMIO UART ,FCLK_CLK0 都Make External 引出

因为ZYNQ的PS 是同时支持MII 和RMII的而MII是8bit 传输 RMII是4Bit传输的，网上大家的资料都是通过添加Concat来实现位宽的转换，我觉得没必要，这里就不添加了，后面将增加一个顶层模块来直接映射低4位的管脚

18）source→Design Source ，右键我们创建的BLOCK工程，点击create HDL wrapper如下图所示。

19）在弹出的对话框里保持默认

20）软件自动为我们生成HDL文件

至此，Block Design 部分已经设置完成。

三、添加我们的FPGA部分顶层TOP_module代码，并例化ZYNQ模块

其实这里我们不增加顶层模块，直接编译综合也是可以，但是考虑到我们的工程后续可能会添加PL部分（即FPGA）的代码，所以这里我们还是增加了顶层模块。

1）在主界面点击左侧 Add Sources ,点击复选框的Add or create design sources 选项并点击NEXT

2）在出现的Add Sources 中选择创建新文件 Create FILE 如下图所示，并在弹出的窗口中选择类别为Verilog ，在FILE name中填写文件的名称，这里用TopModule代替，点击OK 并点击FINISH

3）在跳出的窗口中可以填写模块的输入输出信号，由于这部分工作在代码中可以完成，所以这里直接点OK 完成VERILOG 文件的创建。

4）双击打开刚才创建的TopModule文件，这里我们可以添加我们的FPGA代码，如点灯代码等，这里我们暂时不在工程中添加任何其他功能，所以我们只需要对刚刚定义的Block design中创建的ZYNQ模块进行例化即可。

5） 在TopModule程序中例化ZYNQ模块

打开刚才的TopModule.v，并在 endmodule的上方添加ZYNQ_CORE 例化的代码,以及在模块定义上添加网络信号，如果UART是EMIO的，还需要添加UART信号和GPIO_EMIO信号的引出。

ZYNQ_CORE_wrapper u_ZYNQ(
    .FCLK_CLK0_0(FCLK_CLK),
    .GMII_ETHERNET_0_0_rx_clk(GMII_ETHERNET_rx_clk),
    .GMII_ETHERNET_0_0_rx_dv(GMII_ETHERNET_rx_dv),
    .GMII_ETHERNET_0_0_rxd(GMII_ETHERNET_rxd_wire),
    .GMII_ETHERNET_0_0_tx_clk(GMII_ETHERNET_tx_clk),
    .GMII_ETHERNET_0_0_tx_en(GMII_ETHERNET_tx_en),
    .GMII_ETHERNET_0_0_txd(GMII_ETHERNET_txd_wire),
    .MDIO_ETHERNET_0_0_mdc(MDIO_ETHERNET_mdc),
    .MDIO_ETHERNET_0_0_mdio_io(MDIO_ETHERNET_mdio_io),
    .UART_0_0_rxd(UART_rxd),
    .UART_0_0_txd(UART_txd),
    .GPIO_0_0_tri_io(GPIO_EMIO)
);

肯定有人会问 ZYNQ_CORE 里明明有那么多信号，为啥我都留空了只保留了这些信号，其实这里我也偷懒了，因为本章中ZYNQ只添加了一个EMIO外设，而剩下诸如DDR FIX_IO这种信号线因为本身是硬件连接的，所以即使程序例化的时候留空，这些信号线仍然是硬件同外部连接的。当然你也可以将所有的信号添加全。（备注如果有其他的EMIO 或者AXI 等涉及到和FPGA通讯或者映射的信号，则这里例化的时候必须添加信号上去）

这样我们就在TopModule.v中增加了ZYNQ部分了。（这里容易产生误区，ZYNQ模块是硬件存在的，并不是实例化凭空出现的，只是通过例化这种方式将PS和顶层模块PL两部分结合在一起了）

完整代码如下：（你也可以根据需求在TopModule中增加自己的内容）

//www.hellofpga.com
`timescale 1ns / 1ps
module TopModule(
    inout [7:0]GPIO_EMIO,
    output FCLK_CLK,
    input  GMII_ETHERNET_rx_clk,
    input  GMII_ETHERNET_rx_dv,
    input  [3:0]GMII_ETHERNET_rxd,
    input  GMII_ETHERNET_tx_clk,
    output [0:0]GMII_ETHERNET_tx_en,
    output [3:0]GMII_ETHERNET_txd,
    output MDIO_ETHERNET_mdc,
    inout  MDIO_ETHERNET_mdio_io,
    input  UART_rxd,
    output UART_txd
);


wire [7:0]GMII_ETHERNET_txd_wire;
wire [7:0]GMII_ETHERNET_rxd_wire;

assign GMII_ETHERNET_rxd=GMII_ETHERNET_rxd_wire[3:0];
assign GMII_ETHERNET_txd=GMII_ETHERNET_txd_wire[3:0];

ZYNQ_CORE_wrapper u_ZYNQ(
    .FCLK_CLK0_0(FCLK_CLK),
    .GMII_ETHERNET_0_0_rx_clk(GMII_ETHERNET_rx_clk),
    .GMII_ETHERNET_0_0_rx_dv(GMII_ETHERNET_rx_dv),
    .GMII_ETHERNET_0_0_rxd(GMII_ETHERNET_rxd_wire),
    .GMII_ETHERNET_0_0_tx_clk(GMII_ETHERNET_tx_clk),
    .GMII_ETHERNET_0_0_tx_en(GMII_ETHERNET_tx_en),
    .GMII_ETHERNET_0_0_txd(GMII_ETHERNET_txd_wire),
    .MDIO_ETHERNET_0_0_mdc(MDIO_ETHERNET_mdc),
    .MDIO_ETHERNET_0_0_mdio_io(MDIO_ETHERNET_mdio_io),
    .UART_0_0_rxd(UART_rxd),
    .UART_0_0_txd(UART_txd),
    .GPIO_0_0_tri_io(GPIO_EMIO)
);

endmodule

代码里还有个功能就是通过下面两句映射PS网络部分 rxd和txd 8位信号线中的低4位的管脚（RMII 只需要4位进行通讯）

assign GMII_ETHERNET_rxd=GMII_ETHERNET_rxd_wire[3:0];
assign GMII_ETHERNET_txd=GMII_ETHERNET_txd_wire[3:0];

四、创建约束文件，并定义管脚

1）Add Source → Add or create constraints 点Next

因为这个项目没有创建过约束文件所以这里创建一个约束文件，并在File name 里设置约束文件的名称，并且点击FINISH 完成约束文件的创建

2）Sources → Constraints 里找到刚才创建的约束文件双击并打开该XDC约束文件

在约束文件里面复制下面代码来对输出的GPIO进行管脚。

set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports FCLK_CLK]
set_property -dict {PACKAGE_PIN U14 IOSTANDARD LVCMOS33} [get_ports GMII_ETHERNET_rx_clk]
set_property -dict {PACKAGE_PIN W16 IOSTANDARD LVCMOS33} [get_ports GMII_ETHERNET_rx_dv]
set_property -dict {PACKAGE_PIN Y16 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_rxd[0]}]
set_property -dict {PACKAGE_PIN V16 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_rxd[1]}]
set_property -dict {PACKAGE_PIN V17 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_rxd[2]}]
set_property -dict {PACKAGE_PIN Y17 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_rxd[3]}]
set_property -dict {PACKAGE_PIN U15 IOSTANDARD LVCMOS33} [get_ports GMII_ETHERNET_tx_clk]
set_property -dict {PACKAGE_PIN W19 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_tx_en[0]}]
set_property -dict {PACKAGE_PIN W18 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_txd[0]}]
set_property -dict {PACKAGE_PIN Y18 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_txd[1]}]
set_property -dict {PACKAGE_PIN V18 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_txd[2]}]
set_property -dict {PACKAGE_PIN Y19 IOSTANDARD LVCMOS33} [get_ports {GMII_ETHERNET_txd[3]}]
set_property -dict {PACKAGE_PIN W15 IOSTANDARD LVCMOS33} [get_ports MDIO_ETHERNET_mdc]
set_property -dict {PACKAGE_PIN Y14 IOSTANDARD LVCMOS33} [get_ports MDIO_ETHERNET_mdio_io]

set_property -dict {PACKAGE_PIN V20 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[7]]
set_property -dict {PACKAGE_PIN U19 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[6]]
set_property -dict {PACKAGE_PIN U20 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[5]]
set_property -dict {PACKAGE_PIN P19 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[4]]
set_property -dict {PACKAGE_PIN T19 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[3]]
set_property -dict {PACKAGE_PIN E19 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[2]]
set_property -dict {PACKAGE_PIN K17 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[1]]
set_property -dict {PACKAGE_PIN H18 IOSTANDARD LVCMOS33} [get_ports GPIO_EMIO[0]]

set_property -dict {PACKAGE_PIN H16 IOSTANDARD LVCMOS33} [get_ports UART_rxd]
set_property -dict {PACKAGE_PIN H17 IOSTANDARD LVCMOS33} [get_ports UART_txd]
