工程1完整的介绍了一个工程从创建到编译综合，最终到程序运行的全过程，本工程在工程一的基础上进一步深化，以流水灯的形式同时点亮三个LED灯
- 实验内容适用于市面上功能正常的EBAZ4205的板子
- 本次实验需要连接本站点的EBAZ4205转接板
- 本次实验默认EBAZ4205主板上已焊接50M有源晶振
- 如主板没有焊接晶振可根据下文的方法为PL端提供时钟EBAZ4205 ZYNQ 通过 PS部分来为PL逻辑提供时钟（没有焊接PL晶振的板子可用此方法）
- 本文在 vivado2018.3版本上演示
一、原理图分析 （LED灯和按键都在转接板上）
LED灯：从下面电路图可以看出两个信息
从上面电路图可以看出两个信息
1）三个LED灯的阴极接的GND， 则FPGA接LED的管脚输出为高电平，LED灯点亮，FPGA接LED的管脚输出为低电平 LED 熄灭 2）LED灯分别接到主芯片（PL）部分的E19,K17,H18三个管脚上
转接板上共有4个按键，我们用板子中间的按键KEY3来充当复位按键的角色
时钟我们选择在EBAZ4205板子上焊接一个50MHZ的晶振， 该晶振时钟输出管脚接到FPGA的N18脚上
二、工程创建
工程创建的过程可以参考实验一中的内容，这里不详细描述了。基于EBAZ4205 的FPGA实验一 用ZYNQ的PL资源点亮一个LED (完整图文) (芯片型号选XC7Z010CLG400-1)
LED的驱动方式有很多种
1）直驱方式，比较简单 如下
module LED(
output LED1,
output LED2
);
assign LED1=1'b0;
assign LED2=1'B1;
endmodule
这种方式相当于把LED的输出口直接通过assign 方式内部连接到 VCC，和GND上， 如上面代码中LED1连接到了GND，处于熄灭状态，LED2连接到了内部的VCC上 处于点亮状态
这个代码比较简单 所以不作展开
2） 接下来介绍一种用计数器来分别点亮3个LED灯来实现 流水灯的效果
由于我们板子上焊接的是一个50Mhz的晶振，所以每秒钟晶体振荡 50_000_000次，用计算器看50000000换算成二进制共占用26位，所以这里我们定义一个26bit 的寄存器作计数器用
reg [25:0]time_count; //[25:0]代表26bit
1秒钟计数器模块：接下来是编写一个完成的1秒钟计数器模块
parameter T1MS = 26'd50_000_000 ; //50M晶振时钟
reg [25:0]time_count;
always@(posedge CLK or negedge RSTn)
if(!RSTn)begin//当复位条件下，计数器赋初值0
time_count<=26'd0;
end
else begin//当不在复位条件下
if(time_count>=T1MS-1'b1)//如果计数器达到 50_000_000则代表一秒钟计数完成
time_count<=26'd0;
else time_count<=time_count+1'b1;//其他情况下计数器自增
end
其中 parameter T1MS = 26’d50_000_000 ; 为定义一个常量，前面所说50M晶振下，1秒钟晶体震荡50_000_000次
always@（posedge CLK or negedge RSTn） 代表模块进入的两个条件，1是系统时钟的上升沿（posedge），另一种是复位信号的下降沿(negedge)，也就当系统复位信号按下瞬间，时钟每次上升沿进入并执行always@块中的内容
复位条件下 if(!RSTn) 系统对计数器模块进行初始化0的操作
当系统不处于初始化情况，每个时钟上升沿 time_count 都自增1，当 time_count >= T1MS -1’b1时，即计数达到1秒钟的时间的时候， time_count 再次清零
LED灯切换模块
reg [1:0]led_state;
always@(posedge CLK or negedge RSTn)
if(!RSTn)begin//当复位条件下，计数器赋初值0
led_state<=2'd0;
end
else begin
if(time_count==T1MS-1'b1)begin
if(led_state>=2'd2)led_state<=2'd0;
else led_state<=led_state+1'b1;
end
end
assign LED1= (led_state==2'd0)?1'b1:1'b0;
assign LED2= (led_state==2'd1)?1'b1:1'b0;
assign LED3= (led_state==2'd2)?1'b1:1'b0;
这里定义了一个2bit的led_state寄存器，用来控制当前灯的显示状态，从程序上可以看出，每当 time_count==T1MS-1’b1 时， led_state 在0-2反复循环自增。
led_state从0-2反复循环，每一种状态对应一个LED灯的显示，如 led_state =0时，LED1亮，当 led_state =1时LED2亮，当 led_state =3时LED=3亮。
工程完整代码如下
`timescale 1ns / 1ps
module LED(
input CLK,//时钟
input RSTn,//复位
output LED1,
output LED2,
output LED3
);
parameter T1MS = 26'd50_000_000 ; //50M晶振时钟
reg [25:0]time_count;
always@(posedge CLK or negedge RSTn)
if(!RSTn)begin//当复位条件下，计数器赋初值0
time_count<=26'd0;
end
else begin//当不在复位条件下
if(time_count>=T1MS-1'b1)//到达1秒钟
time_count<=26'd0;
else time_count<=time_count+1'b1;//其他情况下计数器自增
end
reg [1:0]led_state;
always@(posedge CLK or negedge RSTn)
if(!RSTn)begin//当复位条件下，计数器赋初值0
led_state<=2'd0;
end
else begin
if(time_count==T1MS-1'b1)begin//一秒钟
if(led_state>=2'd2)led_state<=2'd0;//从0-2反复循环
else led_state<=led_state+1'b1;//自增
end
end
assign LED1= (led_state==2'd0)?1'b1:1'b0;
assign LED2= (led_state==2'd1)?1'b1:1'b0;
assign LED3= (led_state==2'd2)?1'b1:1'b0;
endmodule
三、管脚约束文件创建
前面的部分和第一个实验的创建大致相同，可以参考实验一，约束文件部分实验一通过图形界面设置自动生成， 本实验我们用不同的方式进行约束文件创建，具体操作如下:
1）新建一个约束文件
2） 在弹出的窗口依次点create file 并且在file name中填入约束文件的文件名 ，完成后点ok 和finish

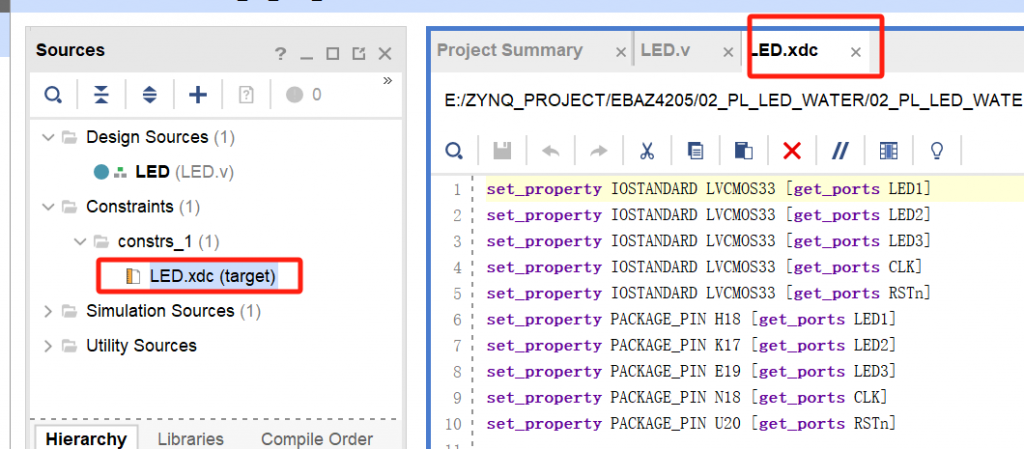

3）如下图方式打开约束文件
4）在约束文件中填入约束信息（管脚定义,管脚电压等）
set_property IOSTANDARD LVCMOS33 [get_ports LED1]
set_property IOSTANDARD LVCMOS33 [get_ports LED2]
set_property IOSTANDARD LVCMOS33 [get_ports LED3]
set_property IOSTANDARD LVCMOS33 [get_ports CLK]
set_property IOSTANDARD LVCMOS33 [get_ports RSTn]
set_property PACKAGE_PIN H18 [get_ports LED1]
set_property PACKAGE_PIN K17 [get_ports LED2]
set_property PACKAGE_PIN E19 [get_ports LED3]
set_property PACKAGE_PIN N18 [get_ports CLK]
set_property PACKAGE_PIN U20 [get_ports RSTn]
本项目约束文件也可以通过工程一的图形界面设置，自动生成
四、工程编译综合和下载调试
1）将程序进行编译综合，
2）并用JTAG 口将程序下载到板子上（步骤可参看实验一）, 可以看到 转接板上3个灯依次按一秒钟的间隔频率闪烁，并且按下转接板中间的按键KEY3(程序定义的复位键）灯恢复到初始状态（备注 如果下载的时候bit文件没有出现 可以手动添加bit文件）
本章节的工程：
- 本文的完整工程下载: 02_PL_LED_WATER
- VIVADO的版本：2018.3
- 工程适用主板: EBAZ4205主板+转接板
